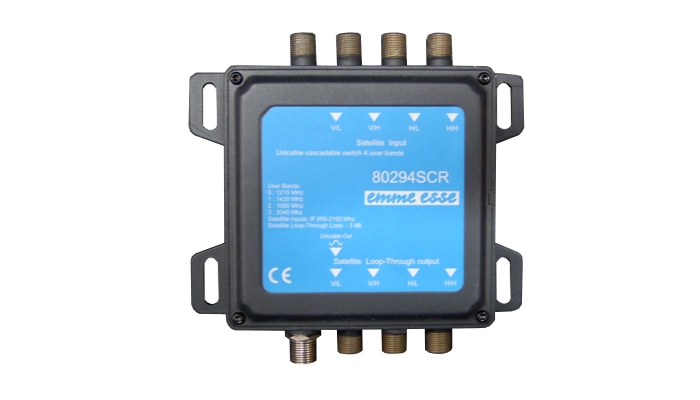

Il multiswitch SCR è adatto alla realizzazione di impianti condominiali con distribuzione in cascata. La colonna montante è prevista a 4 cavi (V/H/V/H) mentre l'uscita del multiswitch può essere su singolo o su due cavi in modo da servire fino a 4 utenze. La ripartizione del segnale alle prese richiede l'utilizzo di un semplice partitore Sat+TV (a 2, a 3 o a 4 vie). Tale sistema offre un vantaggio notevole rispetto alle centraline di distribuzioni tradizionali, soprattutto considerando che, negli impianti moderni, sono previste diverse connessioni satellite per ciascuna utenza. I ricevitori da utilizzare devono essere dotati di un software specifico, che li rende compatibili con la logica SCR. La novità di questi multiswitch è la possibilità di amplificare o attenuare in base alle situazioni il segnale in uscita dalla porta SCR.

Frequenze SCR:
Porta 1: 1210 MHz
Porta 2: 1420 MHZ
Porta 3: 1680 MHz
Porta 4: 2040 MHz.

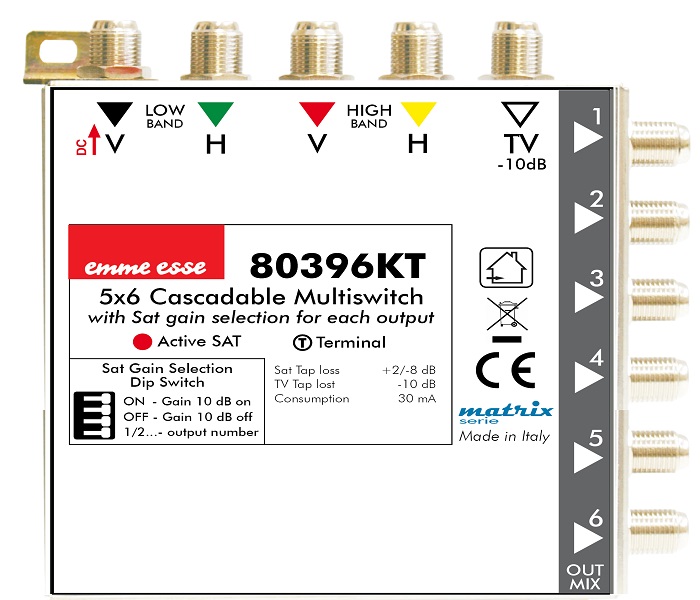

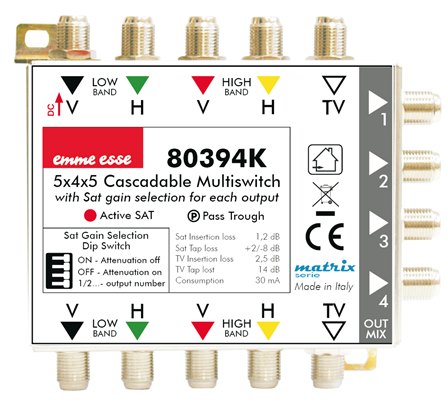

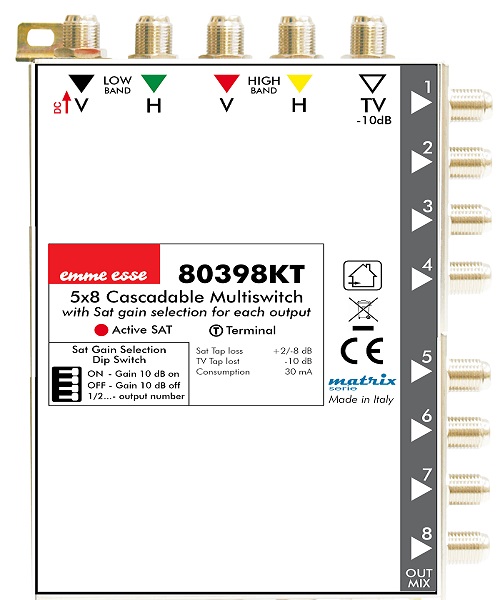

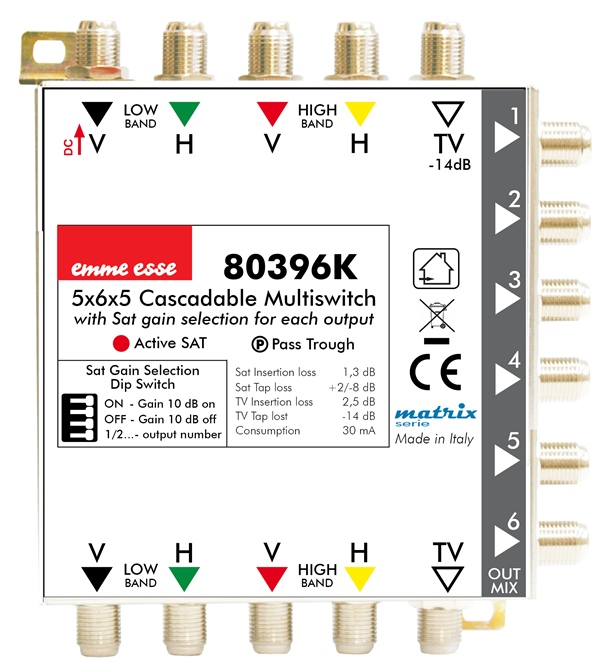

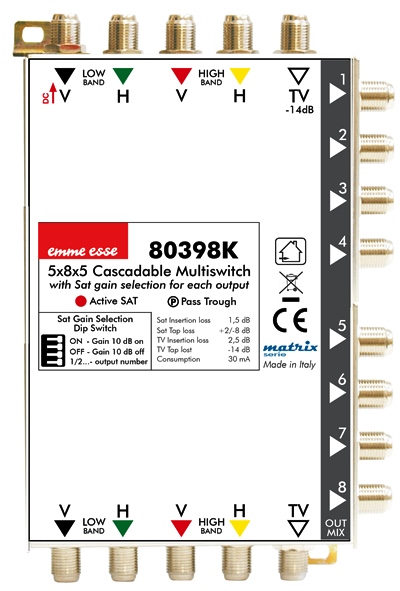

La serie Matrix comprende prodotti di alto contenuto tecnologico, realizzati con componenti in grado di garantire prestazioni di livello assoluto. La gamma è composta da multiswitch a 4, 6, 8 e 12 uscite, utilizzabili sia per distribuzioni radiali che in cascata. Utilizzando i connettori ad innesto rapido cod. 80315M (oppure 80315ME) è possibile unire più multiswitch per formare una centrale di testa con il numero di uscite desiderato. Ciascun modello è disponibile nella versione attiva sulle frequenza Sat (passiva per i segnali TV) passante e terminale, oppure passiva con due diversi valori di attenuazione sat e TV. Agendo sugli appositi dip switch è possibile attenuare di 10 dB il segnale satellite in modo indipendente per ogni uscita. Questa soluzione consente di livellare i segnali sat su tutte le prese anche se collegate allo stesso multiswitch. L’alimentazione dell’LNB e dei multiswitch è fornita direttamente dai ricevitori collegati. Nello stesso impianto possono essere utilizzati contemporaneamente multiswitch a 4 e a 5 cavi. Gli accessori come l'iniettore, il partitore, il derivatore, l'amplificatore sono utilizzabili con tutte le serie.

La serie Matrix comprende prodotti di alto contenuto tecnologico, realizzati con componenti in grado di garantire prestazioni di livello assoluto. La gamma è composta da multiswitch a 4, 6, 8 e 12 uscite, utilizzabili sia per distribuzioni radiali che in cascata. Utilizzando i connettori ad innesto rapido cod. 80315M (oppure 80315ME) è possibile unire più multiswitch per formare una centrale di testa con il numero di uscite desiderato. Ciascun modello è disponibile nella versione attiva sulle frequenza Sat (passiva per i segnali TV) passante e terminale, oppure passiva con due diversi valori di attenuazione sat e TV. Agendo sugli appositi dip switch è possibile attenuare di 10 dB il segnale satellite in modo indipendente per ogni uscita. Questa soluzione consente di livellare i segnali sat su tutte le prese anche se collegate allo stesso multiswitch. L’alimentazione dell’LNB e dei multiswitch è fornita direttamente dai ricevitori collegati. Nello stesso impianto possono essere utilizzati contemporaneamente multiswitch a 4 e a 5 cavi. Gli accessori come l'iniettore, il partitore, il derivatore, l'amplificatore sono utilizzabili con tutte le serie.

La serie Matrix comprende prodotti di alto contenuto tecnologico, realizzati con componenti in grado di garantire prestazioni di livello assoluto. La gamma è composta da multiswitch a 4, 6, 8 e 12 uscite, utilizzabili sia per distribuzioni radiali che in cascata. Utilizzando i connettori ad innesto rapido cod. 80315M (oppure 80315ME) è possibile unire più multiswitch per formare una centrale di testa con il numero di uscite desiderato. Ciascun modello è disponibile nella versione attiva sulle frequenza Sat (passiva per i segnali TV) passante e terminale, oppure passiva con due diversi valori di attenuazione sat e TV. Agendo sugli appositi dip switch è possibile attenuare di 10 dB il segnale satellite in modo indipendente per ogni uscita. Questa soluzione consente di livellare i segnali sat su tutte le prese anche se collegate allo stesso multiswitch. L’alimentazione dell’LNB e dei multiswitch è fornita direttamente dai ricevitori collegati. Nello stesso impianto possono essere utilizzati contemporaneamente multiswitch a 4 e a 5 cavi. Gli accessori come l'iniettore, il partitore, il derivatore, l'amplificatore sono utilizzabili con tutte le serie.

La serie Matrix comprende prodotti di alto contenuto tecnologico, realizzati con componenti in grado di garantire prestazioni di livello assoluto. La gamma è composta da multiswitch a 4, 6, 8 e 12 uscite, utilizzabili sia per distribuzioni radiali che in cascata. Utilizzando i connettori ad innesto rapido cod. 80315M (oppure 80315ME) è possibile unire più multiswitch per formare una centrale di testa con il numero di uscite desiderato. Ciascun modello è disponibile nella versione attiva sulle frequenza Sat (passiva per i segnali TV) passante e terminale, oppure passiva con due diversi valori di attenuazione sat e TV. Agendo sugli appositi dip switch è possibile attenuare di 10 dB il segnale satellite in modo indipendente per ogni uscita. Questa soluzione consente di livellare i segnali sat su tutte le prese anche se collegate allo stesso multiswitch. L’alimentazione dell’LNB e dei multiswitch è fornita direttamente dai ricevitori collegati. Nello stesso impianto possono essere utilizzati contemporaneamente multiswitch a 4 e a 5 cavi. Gli accessori come l'iniettore, il partitore, il derivatore, l'amplificatore sono utilizzabili con tutte le serie.

La serie Matrix comprende prodotti di alto contenuto tecnologico, realizzati con componenti in grado di garantire prestazioni di livello assoluto. La gamma è composta da multiswitch a 4, 6, 8 e 12 uscite, utilizzabili sia per distribuzioni radiali che in cascata. Utilizzando i connettori ad innesto rapido cod. 80315M (oppure 80315ME) è possibile unire più multiswitch per formare una centrale di testa con il numero di uscite desiderato. Ciascun modello è disponibile nella versione attiva sulle frequenza Sat (passiva per i segnali TV) passante e terminale, oppure passiva con due diversi valori di attenuazione sat e TV. Agendo sugli appositi dip switch è possibile attenuare di 10 dB il segnale satellite in modo indipendente per ogni uscita. Questa soluzione consente di livellare i segnali sat su tutte le prese anche se collegate allo stesso multiswitch. L’alimentazione dell’LNB e dei multiswitch è fornita direttamente dai ricevitori collegati. Nello stesso impianto possono essere utilizzati contemporaneamente multiswitch a 4 e a 5 cavi. Gli accessori come l'iniettore, il partitore, il derivatore, l'amplificatore sono utilizzabili con tutte le serie.

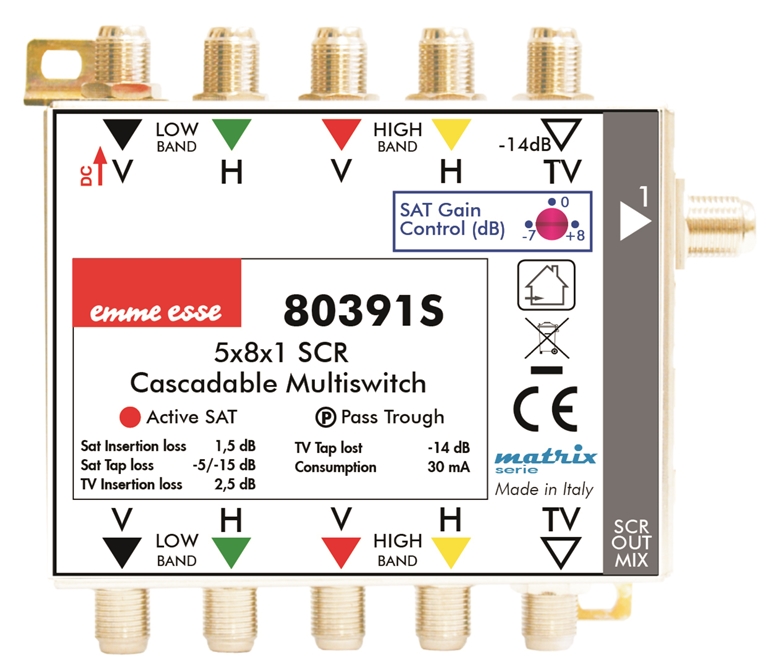

Il multiswitch SCR è adatto alla realizzazione di impianti condominiali con distribuzione in cascata. La colonna montante è prevista a 5 cavi SAT (V/H/V/H) + TV. L'uscita del multiswitch può essere singola o doppia e può servire fino a 4 o 8 utenze. La ripartizione del segnale alle prese richiede l'utilizzo di un semplice partitore Sat+TV (a 2, a 3 o a 4 vie). Tale sistema offre un vantaggio notevole rispetto alle centraline di distribuzioni tradizionali, soprattutto considerando che, negli impianti moderni, sono previste diverse connessioni satellite per ciascuna utenza. I ricevitori da utilizzare devono essere dotati di un software specifico, che li rende compatibili con la logica SCR. La novità di questi multiswitch è la possibilità di amplificare o attenuare in base alle situazioni il segnale in uscita dalla porta SCR.

Frequenze SCR:
Porta 1: 1210 MHz
Porta 2: 1420 MHZ
Porta 3: 1680 MHz
Porta 4: 2040 MHz.

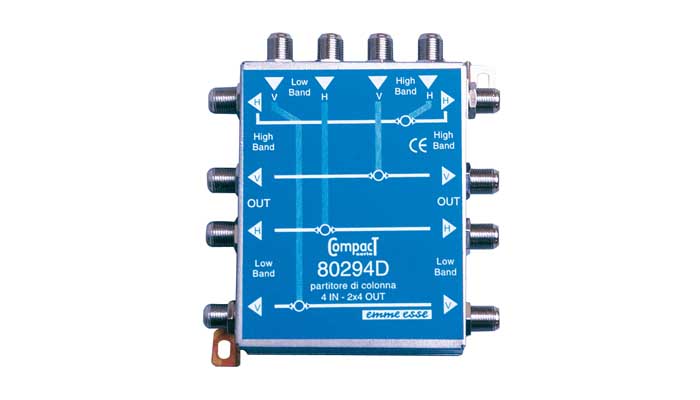

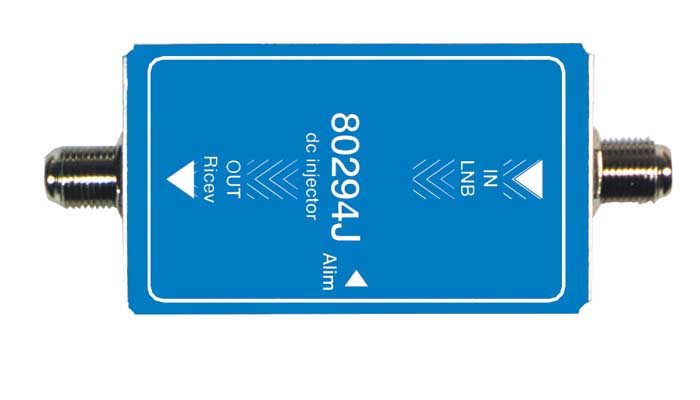

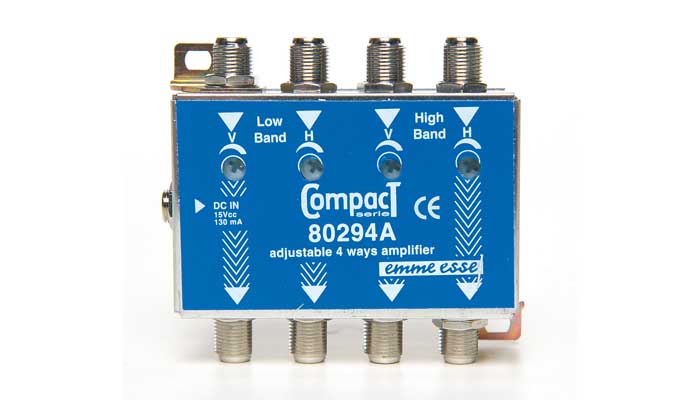

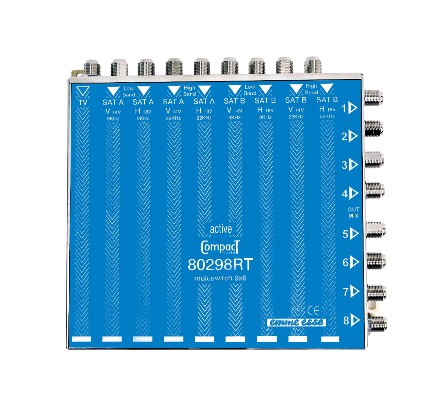

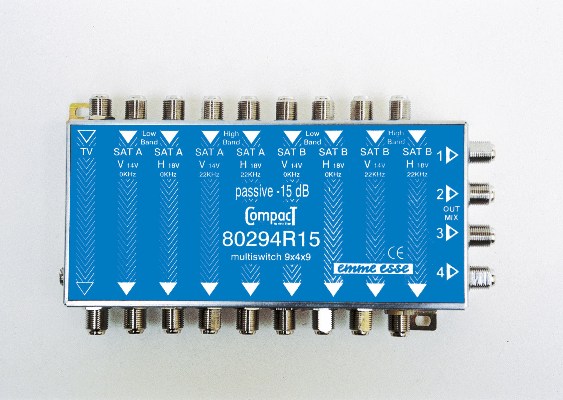

Multiswitch per la distribuzione di 8 polarità satellite più 1 TV sono disponibili a 4, 6, 8, 12 e16 uscite. In abbinamento a questi prodotti si possono usare gli amplificatori 80294A, i partitori di colonna 80294D e gli iniettori cc 80294J. Ogni multiswitch, se usato singolarmente, deve essere abbinato ad un alimentatore 80275C / 80275E. Le unità terminali vengono fornite già complete di alimentatore. In un sistema con più multiswitch, è sufficiente alimentarne uno. Per sistemi con iniettore cc o con amplificatore sono richiesti 2 alimentatori (1 per satellite).

separazione Sat/TV (dB): > 40
commutazione satellite (V.DiSEqC): 1.0 e 2.0.

Multiswitch per la distribuzione di 8 polarità satellite più 1 TV sono disponibili a 4, 6, 8, 12 e16 uscite. In abbinamento a questi prodotti si possono usare gli amplificatori 80294A, i partitori di colonna 80294D e gli iniettori cc 80294J. Ogni multiswitch, se usato singolarmente, deve essere abbinato ad un alimentatore 80275C / 80275E. Le unità terminali vengono fornite già complete di alimentatore. In un sistema con più multiswitch, è sufficiente alimentarne uno. Per sistemi con iniettore cc o con amplificatore sono richiesti 2 alimentatori (1 per satellite).

separazione Sat/TV (dB): > 40
commutazione satellite (V.DiSEqC): 1.0 e 2.0.

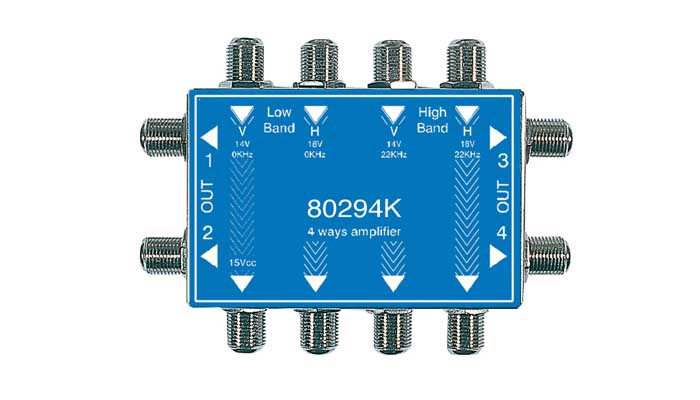

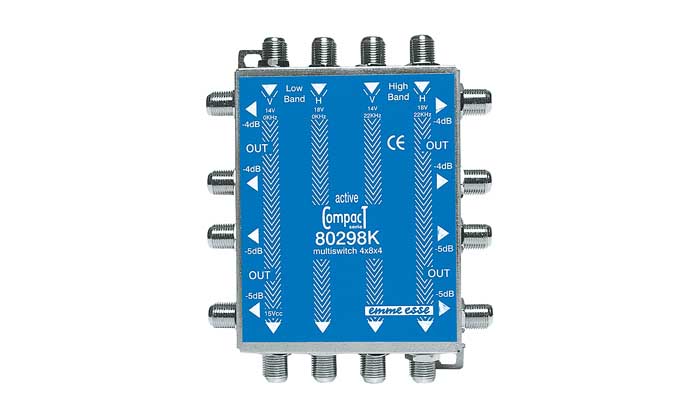

La serie Compact facilita la realizzazione di ogni tipo di installazione. Tutti i multiswitch (2,4,6,8 o 12 uscite) possono essere utilizzati come componente passante in cascata o come distributore di testa autonomo. In questo ultimo caso i connettori di uscita si chiudono con le resistenze isolate (cod. 80314C) oppure si utilizzano i componenti terminali. La perdita di passaggio del multiswitch è molto bassa e ciò consente di inserire un cospicuo numero di componenti a cascata senza necessariamente ricorrere all’amplificatore. Il sistema lavora anche senza l’ausilio di un alimentatore esterno, ma solo collegando ricevitori con amperaggio di almeno 300 mA (modelli recenti).

- commutazione polarità V = 11÷14.5 - H = 16÷19.1;
- commutazione banda Lo = 0 KHz - Hi = 22 KHz.

La serie Compact facilita la realizzazione di ogni tipo di installazione. Tutti i multiswitch (2,4,6,8 o 12 uscite) possono essere utilizzati come componente passante in cascata o come distributore di testa autonomo. In questo ultimo caso i connettori di uscita si chiudono con le resistenze isolate (cod. 80314C) oppure si utilizzano i componenti terminali. La perdita di passaggio del multiswitch è molto bassa e ciò consente di inserire un cospicuo numero di componenti a cascata senza necessariamente ricorrere all’amplificatore. Il sistema lavora anche senza l’ausilio di un alimentatore esterno, ma solo collegando ricevitori con amperaggio di almeno 300 mA (modelli recenti).

- commutazione polarità V = 11÷14.5 - H = 16÷19.1;
- commutazione banda Lo = 0 KHz - Hi = 22 KHz.

La serie Compact facilita la realizzazione di ogni tipo di installazione. Tutti i multiswitch (2,4,6,8 o 12 uscite) possono essere utilizzati come componente passante in cascata o come distributore di testa autonomo. In questo ultimo caso i connettori di uscita si chiudono con le resistenze isolate (cod. 80314C) oppure si utilizzano i componenti terminali. La perdita di passaggio del multiswitch è molto bassa e ciò consente di inserire un cospicuo numero di componenti a cascata senza necessariamente ricorrere all’amplificatore. Il sistema lavora anche senza l’ausilio di un alimentatore esterno, ma solo collegando ricevitori con amperaggio di almeno 300 mA (modelli recenti).

- commutazione polarità V = 11÷14.5 - H = 16÷19.1;
- commutazione banda Lo = 0 KHz - Hi = 22 KHz.

La serie Compact facilita la realizzazione di ogni tipo di installazione. Tutti i multiswitch (2,4,6,8 o 12 uscite) possono essere utilizzati come componente passante in cascata o come distributore di testa autonomo. In questo ultimo caso i connettori di uscita si chiudono con le resistenze isolate (cod. 80314C) oppure si utilizzano i componenti terminali. La perdita di passaggio del multiswitch è molto bassa e ciò consente di inserire un cospicuo numero di componenti a cascata senza necessariamente ricorrere all’amplificatore. Il sistema lavora anche senza l’ausilio di un alimentatore esterno, ma solo collegando ricevitori con amperaggio di almeno 300 mA (modelli recenti).

- commutazione polarità V = 11÷14.5 - H = 16÷19.1;
- commutazione banda Lo = 0 KHz - Hi = 22 KHz.

La serie Compact facilita la realizzazione di ogni tipo di installazione. Tutti i multiswitch (2,4,6,8 o 12 uscite) possono essere utilizzati come componente passante in cascata o come distributore di testa autonomo. In questo ultimo caso i connettori di uscita si chiudono con le resistenze isolate (cod. 80314C) oppure si utilizzano i componenti terminali. La perdita di passaggio del multiswitch è molto bassa e ciò consente di inserire un cospicuo numero di componenti a cascata senza necessariamente ricorrere all’amplificatore. Il sistema lavora anche senza l’ausilio di un alimentatore esterno, ma solo collegando ricevitori con amperaggio di almeno 300 mA (modelli recenti).

- commutazione polarità V = 11÷14.5 - H = 16÷19.1;
- commutazione banda Lo = 0 KHz - Hi = 22 KHz.

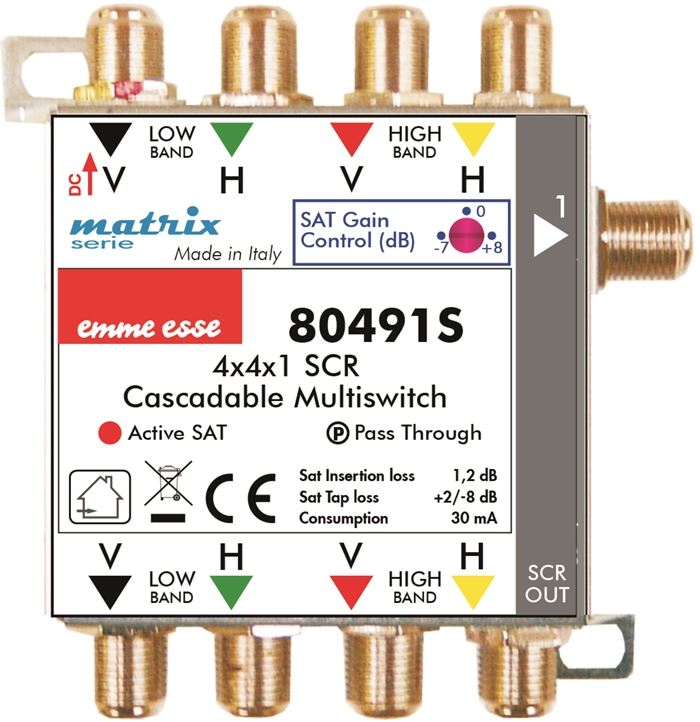

Il multiswitch SCR è adatto alla realizzazione di impianti condominiali con distribuzione in cascata. La colonna montante è prevista a 4 cavi (V/H/V/H) mentre l'uscita del multiswitch è su singolo cavo e può servire fino a 4 utenze. La ripartizione del segnale alle prese richiede l'utilizzo di un semplice partitore Sat+TV (a 2, a 3 o a 4 vie). Tale sistema offre un vantaggio notevole rispetto alle centraline di distribuzioni tradizionali, soprattutto considerando che, negli impianti moderni, sono previste diverse connessioni satellite per ciascuna utenza. I ricevitori da utilizzare devono essere dotati di un software specifico, che li rende compatibili con la logica SCR.

Frequenze SCR:
Porta 1: 1210 MHz
Porta 2: 1420 MHZ
Porta 3: 1680 MHz
Porta 4: 2040 MHz.
